公布日：2023.09.05
申請日：2023.06.07
分類號：C02F1/66(2023.01)I;C02F103/36(2006.01)N
摘要
本發明涉及一種精對苯二甲酸精制廢水處理設備及處理工藝，該處理設備包括安裝底板，所述安裝底板頂部的兩側均固定連接有定位塊，所述定位塊相互靠近的一側呈弧形結構，所述定位塊相互靠近的一側沿前后方向對稱固定連接有兩組環形軌道，每組所述環形軌道內滑動設置有弧形板，所述弧形板的底部固定連接有弧形處理箱，所述弧形處理箱上連通有進水管，所述弧形處理箱正面兩側的底部均連通有泄水管，所述安裝底板和弧形處理箱上均設置有輔助組件，通過設置輔助組件，利用雙重混合的方式，可使廢水和堿性溶液充分混合，以便加快廢水中酸性有害物質和堿性溶液的中和速度，提高對廢水中有害物質的處理效率和處理效果。
權利要求書

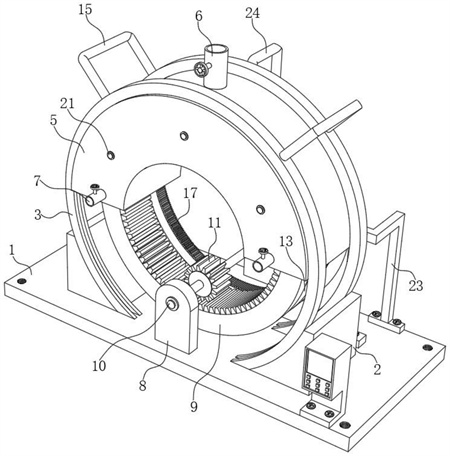

1.一種精對苯二甲酸精制廢水處理設備，包括安裝底板(1)，其特征在于：所述安裝底板(1)頂部的兩側均固定連接有定位塊(2)，所述定位塊(2)相互靠近的一側呈弧形結構，所述定位塊(2)相互靠近的一側沿前后方向對稱固定連接有兩組環形軌道(3)，每組所述環形軌道(3)內滑動設置有弧形板(4)，所述弧形板(4)的底部固定連接有弧形處理箱(5)，所述弧形處理箱(5)上連通有進水管(6)，所述弧形處理箱(5)正面兩側的底部均連通有泄水管(7)，所述泄水管(7)和進水管(6)上均設置有閥門，所述安裝底板(1)和弧形處理箱(5)上均設置有輔助組件。
2.根據權利要求1所述的一種精對苯二甲酸精制廢水處理設備，其特征在于，所述輔助組件包括固定連接在弧形處理箱(5)底部的弧形齒板(9)，所述安裝底板(1)上沿前后方向對稱固定連接有豎板(8)，所述豎板(8)相互靠近的一側縱向轉動裝設有加固軸(10)，所述加固軸(10)上固定連接有與弧形齒板(9)相互嚙合的輔助齒輪(11)，其中一組所述豎板(8)的背面通過支架固定連接有電機(12)且電機(12)的輸出軸固定連接在加固軸(10)上，所述安裝底板(1)底部的背面固定連接有底座(16)，所述底座(16)上固定連接有環形齒板(17)，所述弧形處理箱(5)的背面呈弧形均勻轉動裝設有三組連接軸(18)，每組所述連接軸(18)上沿前后方向依次固定連接有第一齒輪(19)和第二齒輪(20)，所述第一齒輪(19)和環形齒板(17)相互靠近的一側嚙合，所述弧形處理箱(5)內呈弧形縱向均勻轉動裝設有三組攪拌軸(21)，所述攪拌軸(21)的背面貫穿弧形處理箱(5)并固定連接有第三齒輪(22)，所述第二齒輪(20)和第三齒輪(22)相互靠近的一側嚙合。
3.根據權利要求2所述的一種精對苯二甲酸精制廢水處理設備，其特征在于，所述環形齒板(17)的兩側均固定連接有支撐架(23)，所述支撐架(23)遠離環形齒板(17)的一端固定連接在安裝底板(1)上，所述環形齒板(17)上固定連接有支撐桿(24)且支撐桿(24)的一端固定連接在其中一組豎板(8)上。
4.根據權利要求2所述的一種精對苯二甲酸精制廢水處理設備，其特征在于，所述第二齒輪(20)的直徑大于第三齒輪(22)的直徑，所述第一齒輪(19)的直徑小于第二齒輪(20)的直徑。
5.根據權利要求1所述的一種精對苯二甲酸精制廢水處理設備，其特征在于，兩組所述環形軌道(3)頂部的兩側均固定連接有定位架(15)，所述定位架(15)呈U型結構。
6.根據權利要求2所述的一種精對苯二甲酸精制廢水處理設備，其特征在于，所述弧形齒板(9)的底部開設有弧形凹槽(13)，所述安裝底板(1)上固定連接有在弧形凹槽(13)內滑動的弧形塊(14)。
7.一種精對苯二甲酸精制廢水處理工藝，其特征在于，采用如權利要求1至6任一項所述的一種精對苯二甲酸精制廢水處理設備進行精對苯二甲酸精制廢水處理。
發明內容
本發明的目的是為了解決現有技術中存在混合效果差，無法快速使堿性溶液和廢水充分混合，從而無法使堿性溶液和廢水中的酸性物質中和，會直接影響廢水的處理效率的缺點，而提出的一種精對苯二甲酸精制廢水處理設備及處理工藝。
為了實現上述目的，本發明采用了如下技術方案：
一種精對苯二甲酸精制廢水處理設備，包括安裝底板，所述安裝底板頂部的兩側均固定連接有定位塊，所述定位塊相互靠近的一側呈弧形結構，所述定位塊相互靠近的一側沿前后方向對稱固定連接有兩組環形軌道，每組所述環形軌道內滑動設置有弧形板，所述弧形板的底部固定連接有弧形處理箱，所述弧形處理箱上連通有進水管，所述弧形處理箱正面兩側的底部均連通有泄水管，所述泄水管和進水管上均設置有閥門，所述安裝底板和弧形處理箱上均設置有輔助組件。
優選的，所述輔助組件包括固定連接在弧形處理箱底部的弧形齒板，所述安裝底板上沿前后方向對稱固定連接有豎板，所述豎板相互靠近的一側縱向轉動裝設有加固軸，所述加固軸上固定連接有與弧形齒板相互嚙合的輔助齒輪，其中一組所述豎板的背面通過支架固定連接有電機且電機的輸出軸固定連接在加固軸上，所述安裝底板底部的背面固定連接有底座，所述底座上固定連接有環形齒板，所述弧形處理箱的背面呈弧形均勻轉動裝設有三組連接軸，每組所述連接軸上沿前后方向依次固定連接有第一齒輪和第二齒輪，所述第一齒輪和環形齒板相互靠近的一側嚙合，所述弧形處理箱內呈弧形縱向均勻轉動裝設有三組攪拌軸，所述攪拌軸的背面貫穿弧形處理箱并固定連接有第三齒輪，所述第二齒輪和第三齒輪相互靠近的一側嚙合。
優選的，所述環形齒板的兩側均固定連接有支撐架，所述支撐架遠離環形齒板的一端固定連接在安裝底板上，所述環形齒板上固定連接有支撐桿且支撐桿的一端固定連接在其中一組豎板上。
優選的，所述第二齒輪的直徑大于第三齒輪的直徑，所述第一齒輪的直徑小于第二齒輪的直徑。
優選的，兩組所述環形軌道頂部的兩側均固定連接有定位架，所述定位架呈U型結構。
優選的，所述弧形齒板的底部開設有弧形凹槽，所述安裝底板上固定連接有在弧形凹槽內滑動的弧形塊。
本發明還提供一種精對苯二甲酸精制廢水處理工藝，采用所述的一種精對苯二甲酸精制廢水處理設備進行精對苯二甲酸精制廢水處理。
與現有技術相比，本發明的有益效果是：
該精對苯二甲酸精制廢水處理設備，通過設置輔助組件，利用電機提供驅動源，并預設其往復轉動圈數，在輔助齒輪和弧形齒板的輔助下，可帶動弧形處理箱左右往復擺動，使弧形處理箱內的堿性溶液和廢水可初步混合，且弧形處理箱在往復擺動時，在環形齒板、第一齒輪、第二齒輪和第三齒輪的輔助下，可驅動多組攪拌軸同步轉動，利用雙重混合的方式，可使廢水和堿性溶液充分混合，以便加快廢水中酸性有害物質和堿性溶液的中和速度，提高對廢水中有害物質的處理效率和處理效果。
（發明人：陳仁來;李寧輝;任曉雷;陸溶伊）
