工作原理

污水首先進入濾布濾池，依靠重力作用通過濾布，過濾后的水進入濾盤、中心管，排放或回用。隨著過濾的進行，濾布上沉積的物質增多，過濾速度逐漸減小，濾池中的水位逐漸上升。當水位上升到設定的水位時，開始進行負壓反抽吸，隨著濾盤緩慢轉動，濾布被清洗干凈。

進水中比較大的固體會自然沉降到斗形池底，然后利用排泥泵將這些污泥送到污泥處理設施進行處理。

 應用范圍：

1. 污水的深度處理

2.自來水水源水處理

3.物質回收

4.工業生產廢水處理

5.中水回用

6.工業過程水處理

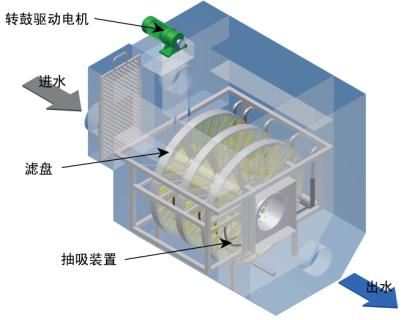

平面效果圖

系統構成

1.過濾裝置

SCDF過濾裝置主要由中央轉鼓、過濾轉盤組成。中央轉鼓的出水口一段焊接在預埋出水口處。原水經濾盤，通過中央轉鼓上的進水孔進入中央轉鼓，從出水口流出濾池。中央轉鼓由電機驅動。

2.反抽吸系統

反抽吸裝置主要由反抽吸泵、反抽吸管道、吸盤等組成。吸盤通過支架固定在濾盤的兩側。當濾池水位達到設定水位時，反抽吸泵產生的負壓將濾后水從盤內吸出，同時將沉積在濾盤上的固體物質一并吸出，達到?jīng)_洗濾盤的目的。抽吸得到的渣水經由反抽吸管路和反抽吸泵最后排出。

3.排泥系統

排泥系統主要由集泥管、排泥管、排泥泵等組成。排泥泵定期將濾池底部的污泥排出。

4.系統控制中心

IP65等級的系統控制中心控制過濾器的工作。配備觸摸顯示屏，實時了解水位變化以及濾盤運行情況，可進行自動控制或手動控制，可根據需要采用液位控制或時間控制的運行模式，參數設置的操作也十分簡便。可進行遠程監控，設置了故障報警，使運行過程更加安全可靠。具體參見http://www.szhmdq.com更多相關技術文檔。

系統特點

將不銹鋼濾布應用于微孔過濾技術中，高效阻截懸浮物。

毋須采用水泵提升液位，可直接利用自由落差進行污水過濾。

專利技術的扇片安裝設計，密封性能優越，維護方便。

濾布選用不銹鋼316L機織布，孔隙均勻，過濾精度高，濾布孔徑5-200μm。

全不銹鋼結構，使用壽命長。

連續性運轉，閑置率低。

直接采用過濾后的水作為反沖洗水，毋須外源沖洗水。

直徑可選1.5m，2m，2.5m，碟片單組最多可達20片，組合更靈活。

通過更換和增加轉碟，可以達到更高的過濾要求和處理能力。

全浸沒式設計，大大提高了過濾面積，有效壓縮了盤片的使用數量。

設備參數
